Projekt : TUM Brandgasprüfung F600 (Beispiel: HABV 630)

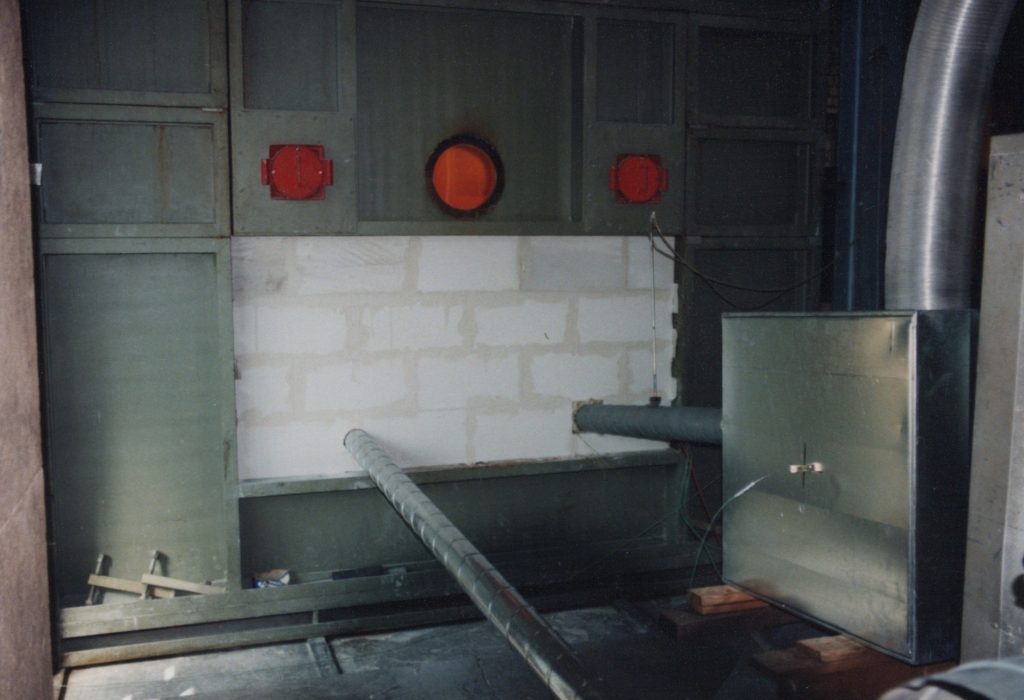

Kühlluftzufuhr über Saugkasten mit Bypass-Temperaturaufbereitung 40 [°C]

Prüfventilator HABV 630 ( F600) nach Brandversuch , Dauer 140 [min] bei 600 [°K]

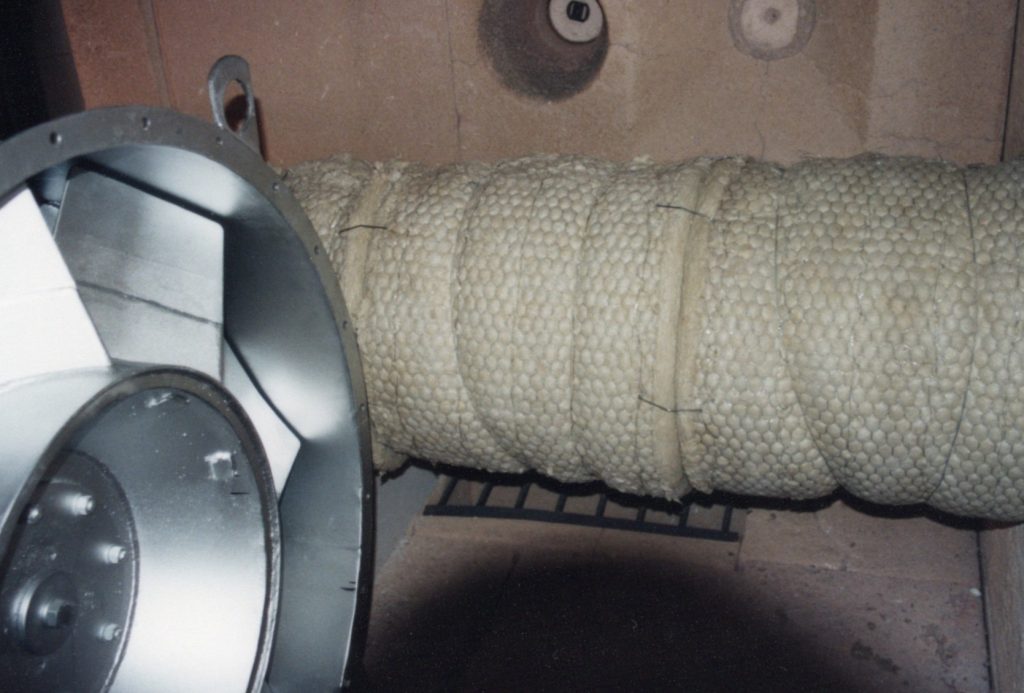

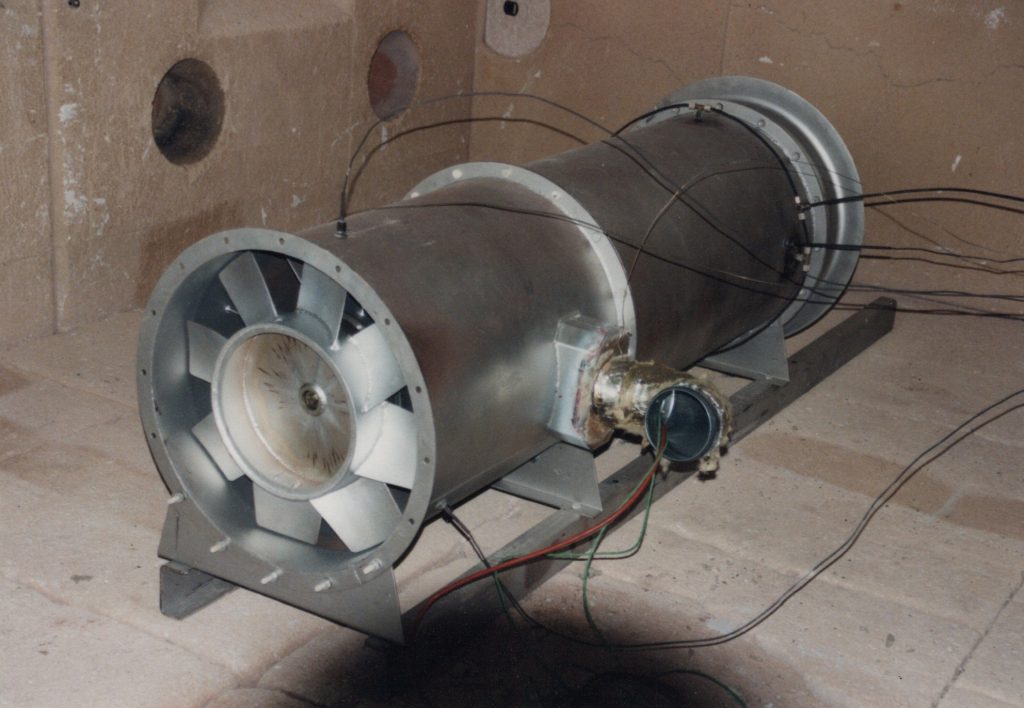

Prüfventilator HABV 1.000 (F600) im Prüfofen vor Prüfung, Kühlluftanschluß ( isoliert )

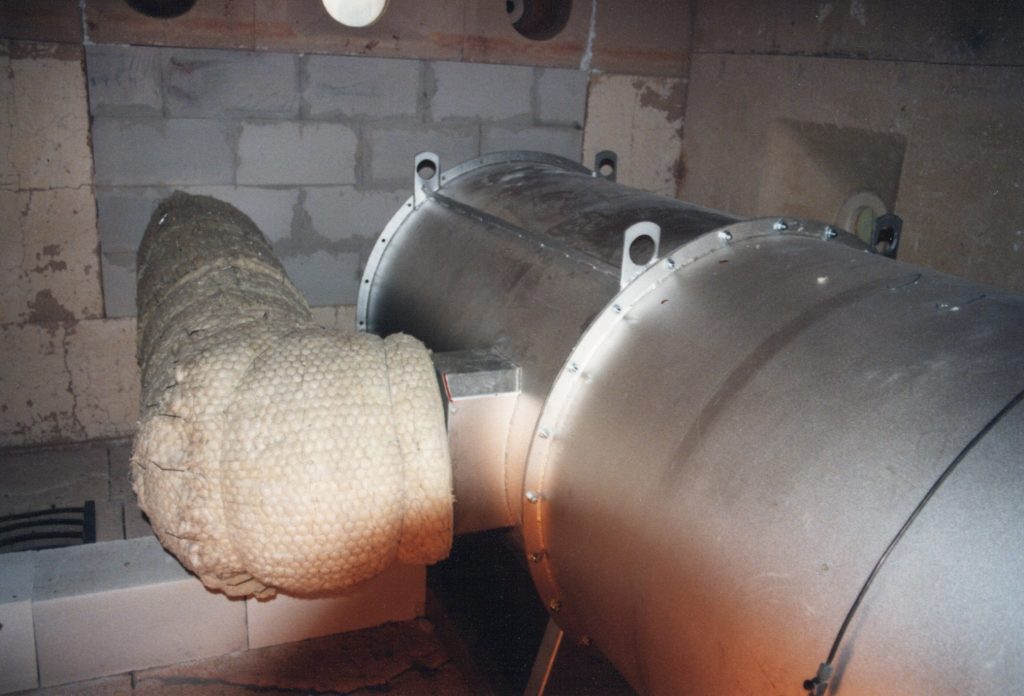

Prüfventilator HABV 1.000 (F600) im Prüfofen vor Prüfung, Kühlluftanschluß ( isoliert )

Prüfventilatoren – größter / kleinster :

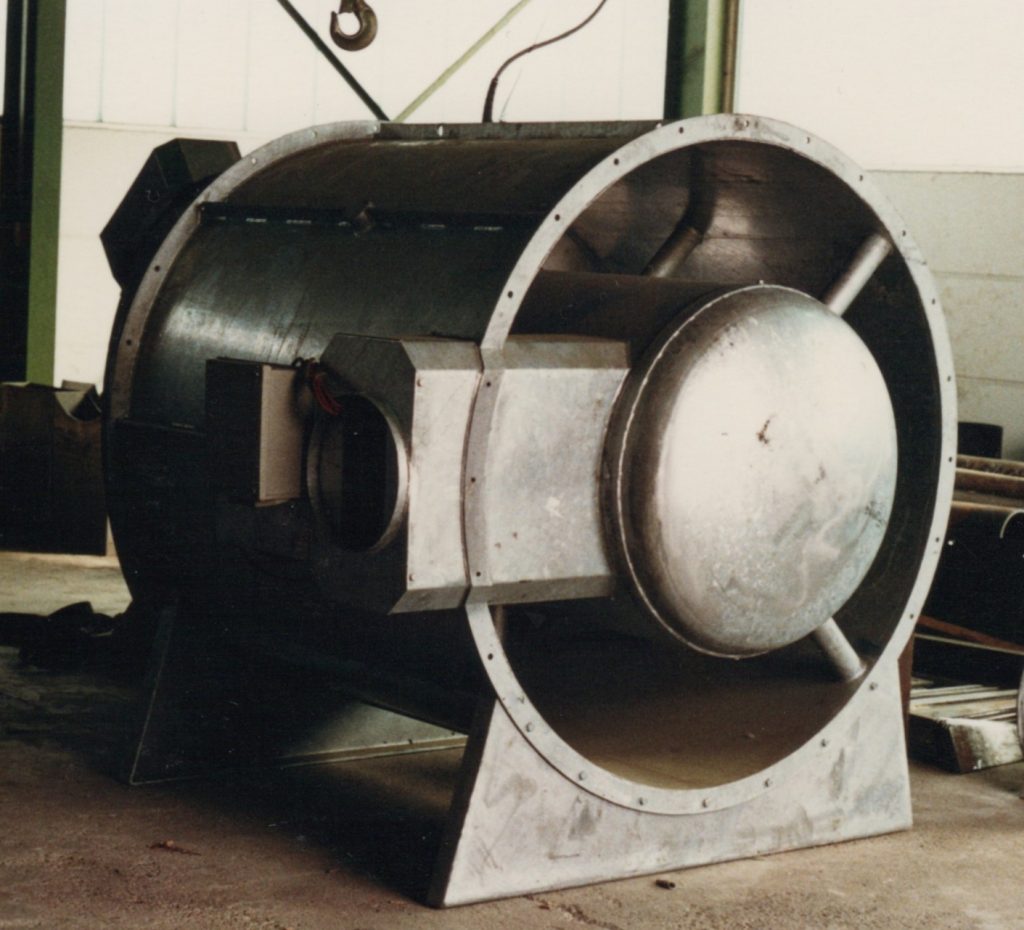

HABO 1.600 (F600) – Motor N = 55 [kW], V = 140.000 [m³/h]

HABO 450 (F600) – Motor N = 0,37 [kW], V = 4.000 [m³/h]

sichtbare Spuren der enormen Temperatur-Belastung am Laufrad HAG 450 nach Brandgastest

Prüfventilator HABV 1.000 (F600) , Motor N = 18,5 / 5,0 [kW] , V = 45.000 / 22.500 [m³
/h]

Protokoll – Beispiel :  Auszug aus Prüfbericht  mit Ventilator HABV 630 (F600)

Auszug aus Prüfbericht :  Diagramm – Temperatur und Druck im Brandraum , Ansaugtemperatur des Ventilators
