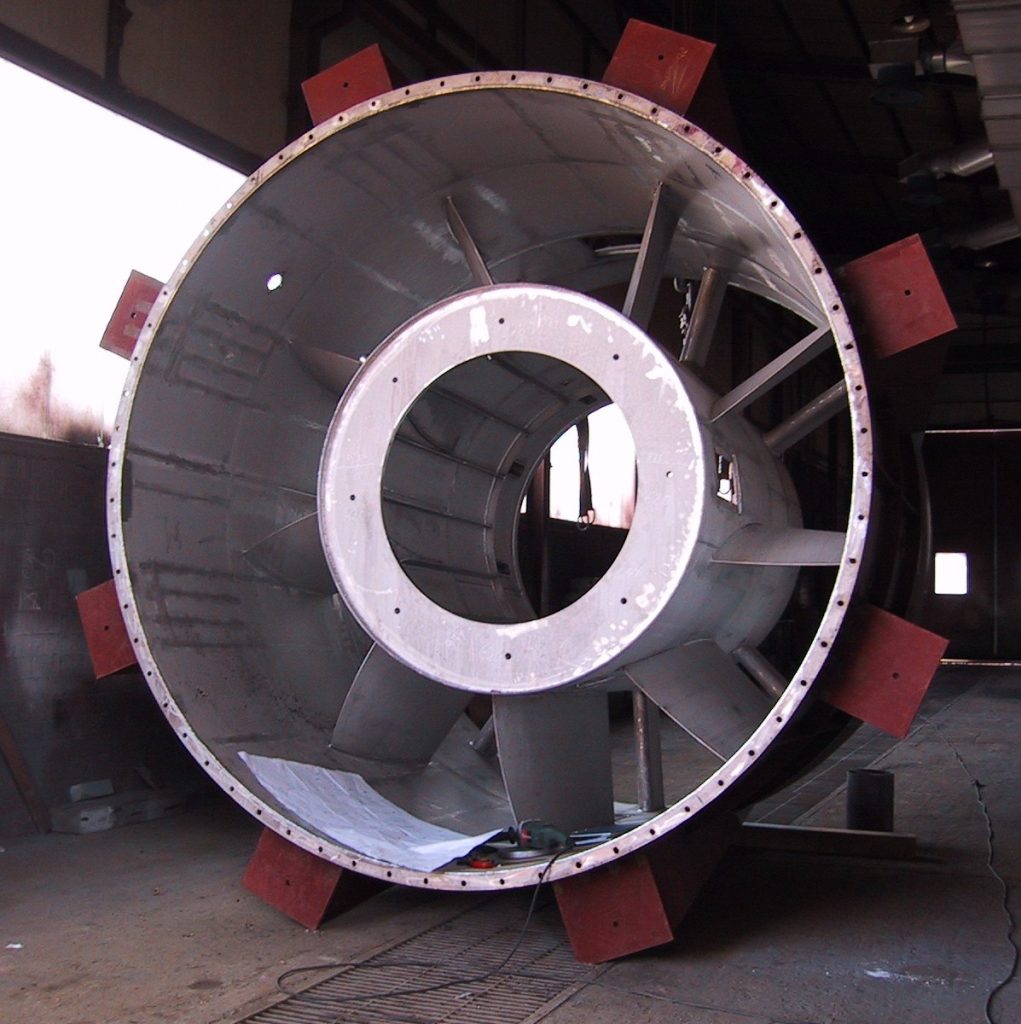

Ventilator Gehäuse DN 3.150, Wst. 1.4301 (Ansaugseite)

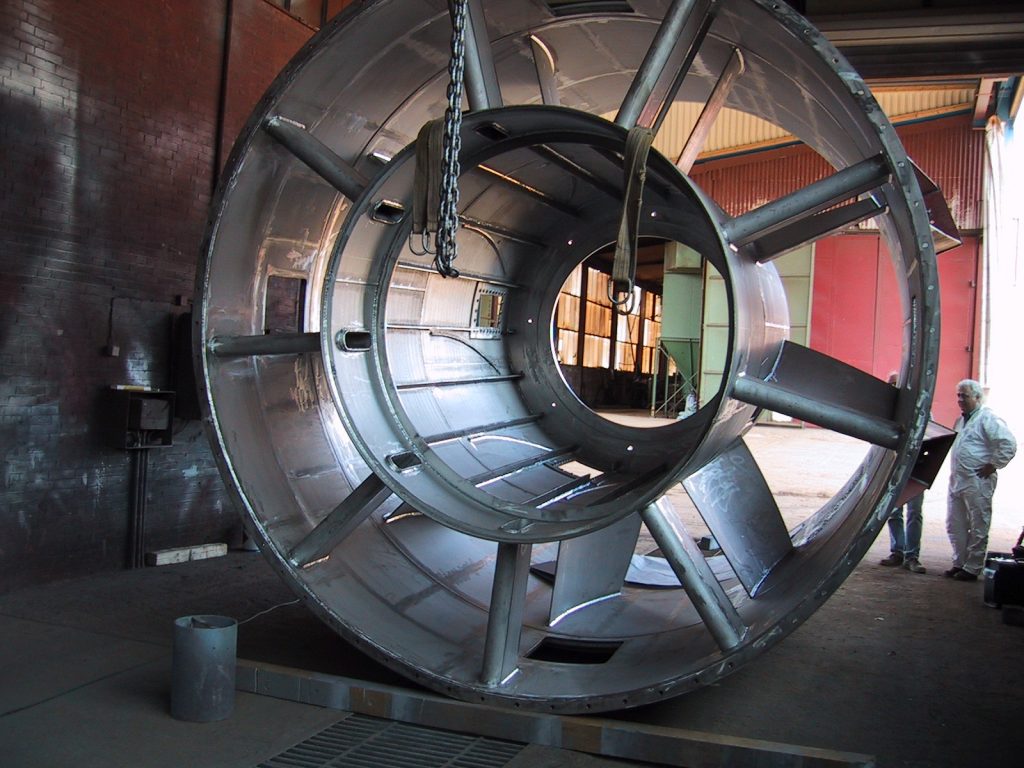

Ventilator Gehäuse DN 3.150, Wst. 1.4301 (Druckseite)

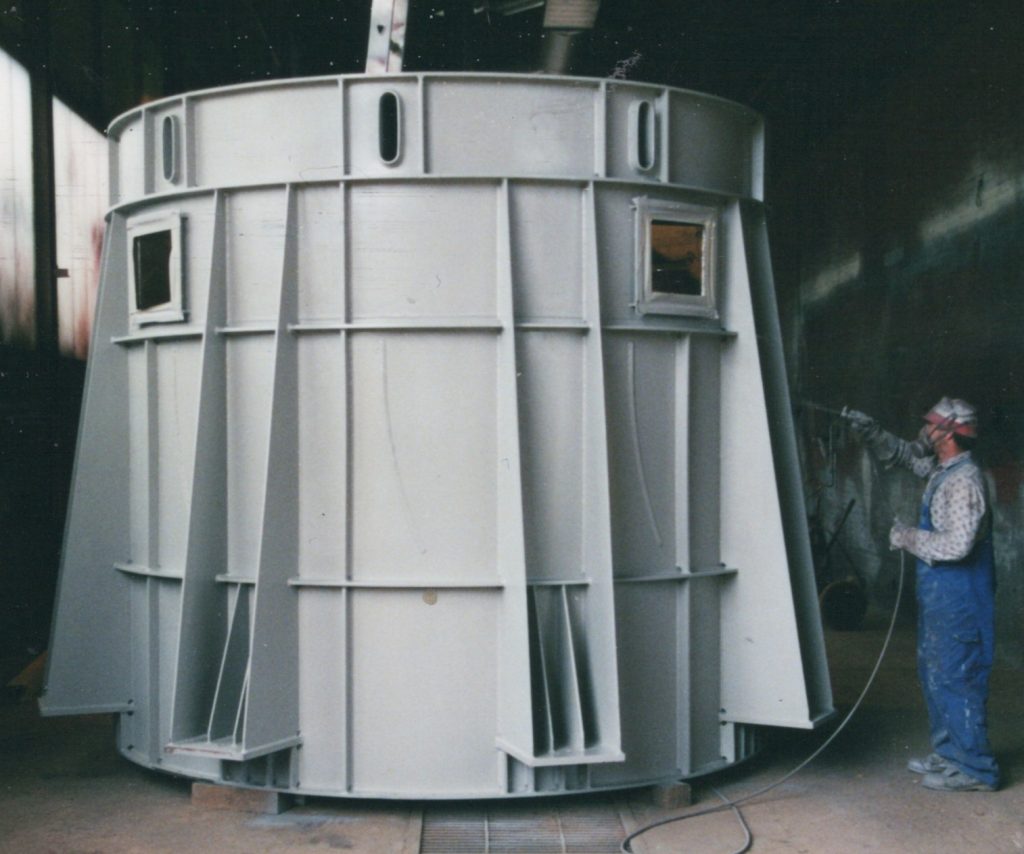

Ventilator Gehäuse DN 3.150, Wst. 1.4301 , Aufbringung Speziallackierung

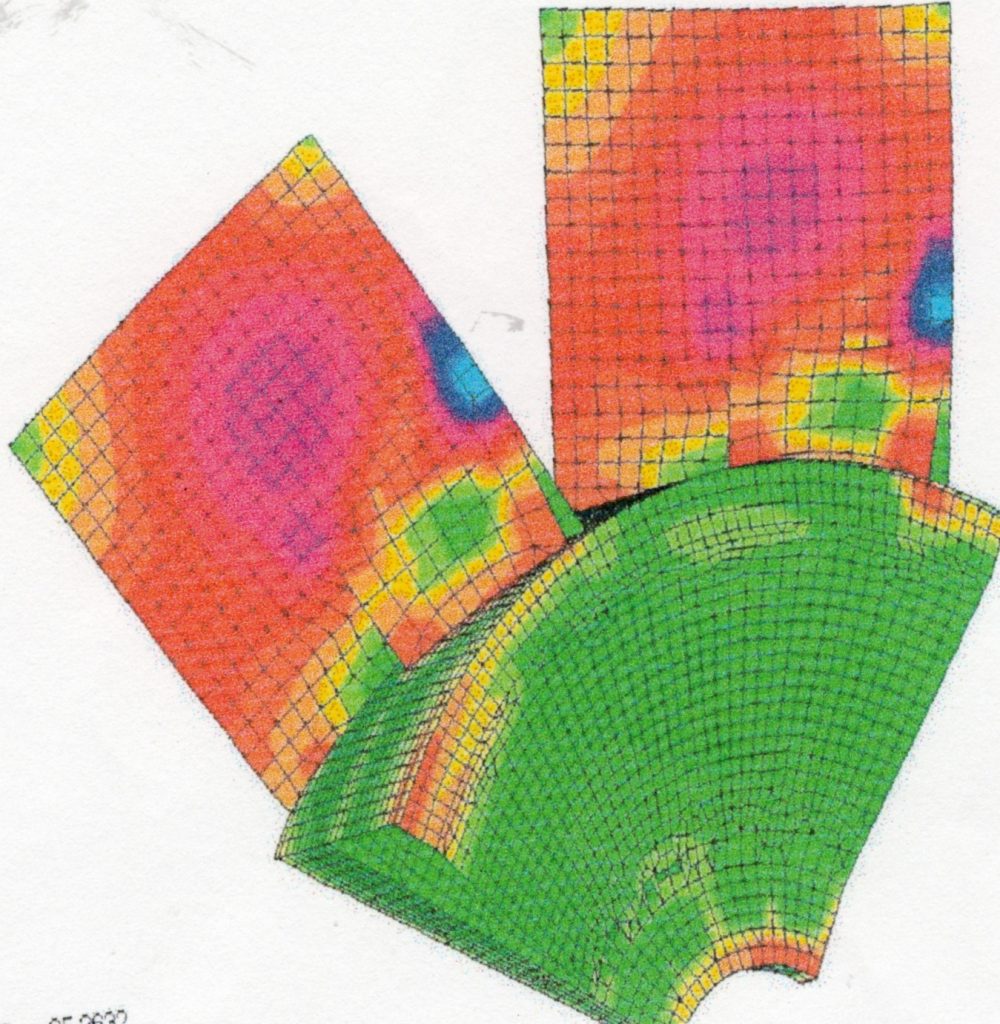

FEM – Belastung einer Laufradschaufel bei max. Drehzahl

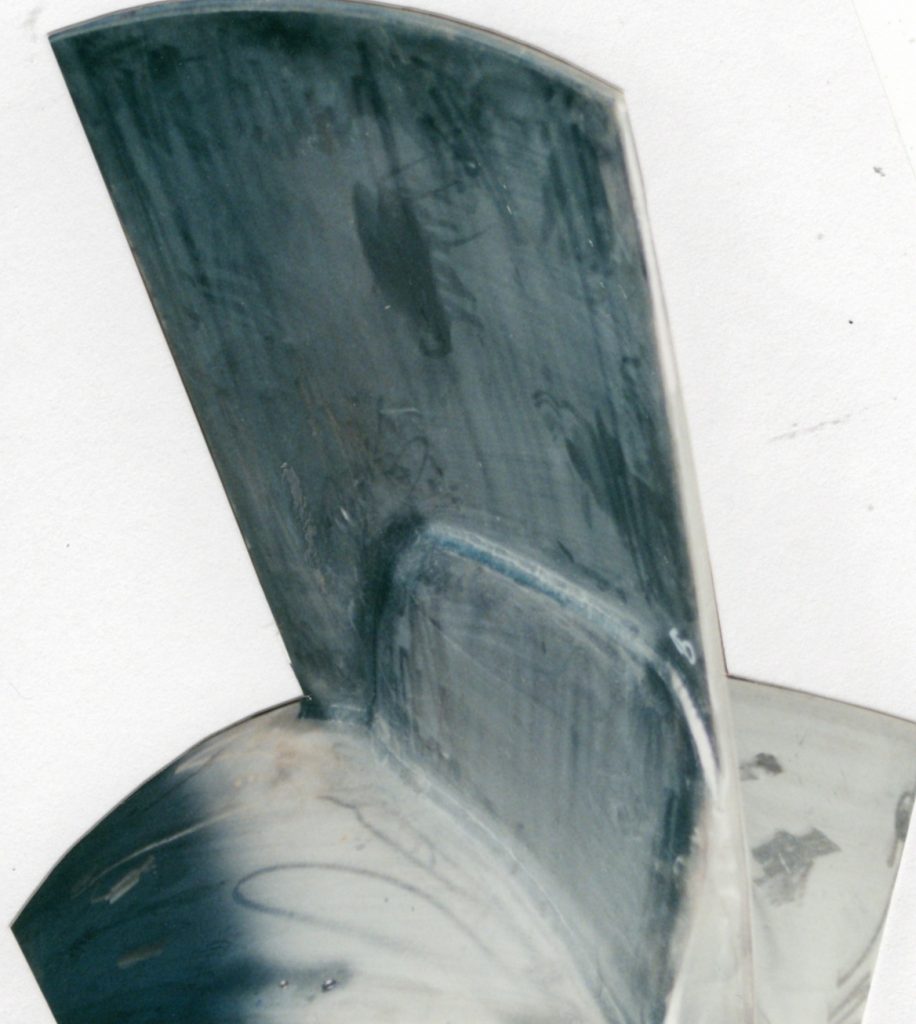

Detail einer Laufradschaufel mit Schaufelverstärkung ( Ansicht Druckseite )

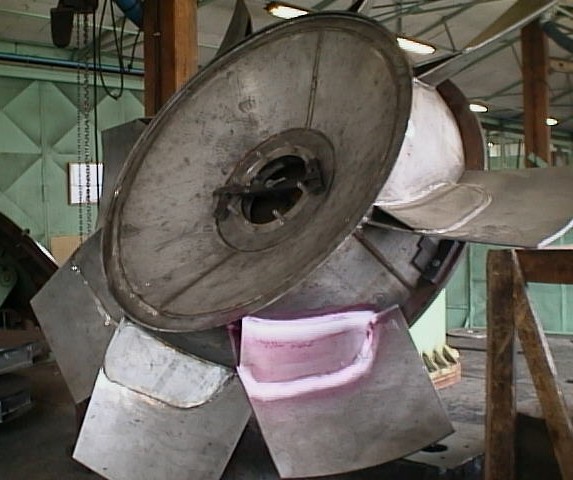

Schweißnahtkontrolle ( Farbeindringungsverfahren )
Laufrad HAGX 3.150 im Transportgestell
Röhrengekühlter Drehstrom-Asynchronmotor mit Käfigläufer, AEM , DHU 95-10 , 10 polig, Nennleistung 800 [kW], Nenndrehzahl 600 [1/min], D/Y 400 / 690 [V], Nennstrom 1.511 [A], Frequenz 50 [Hz], FU – regelbar, Gewicht : 6.900 [kg]

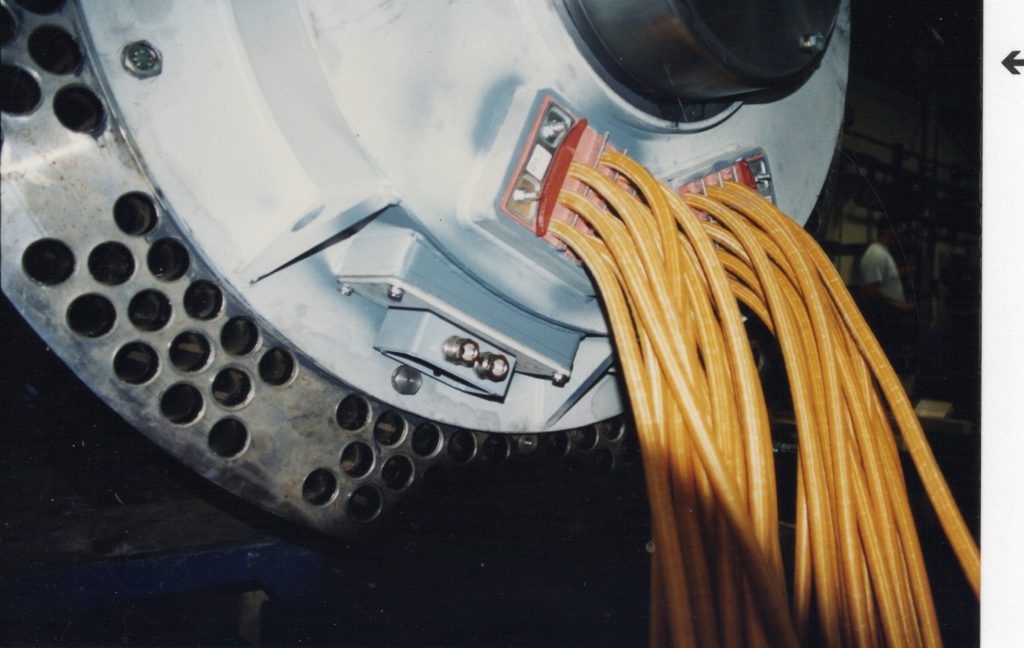

Anschlüsse 33 x 70 [mm2]

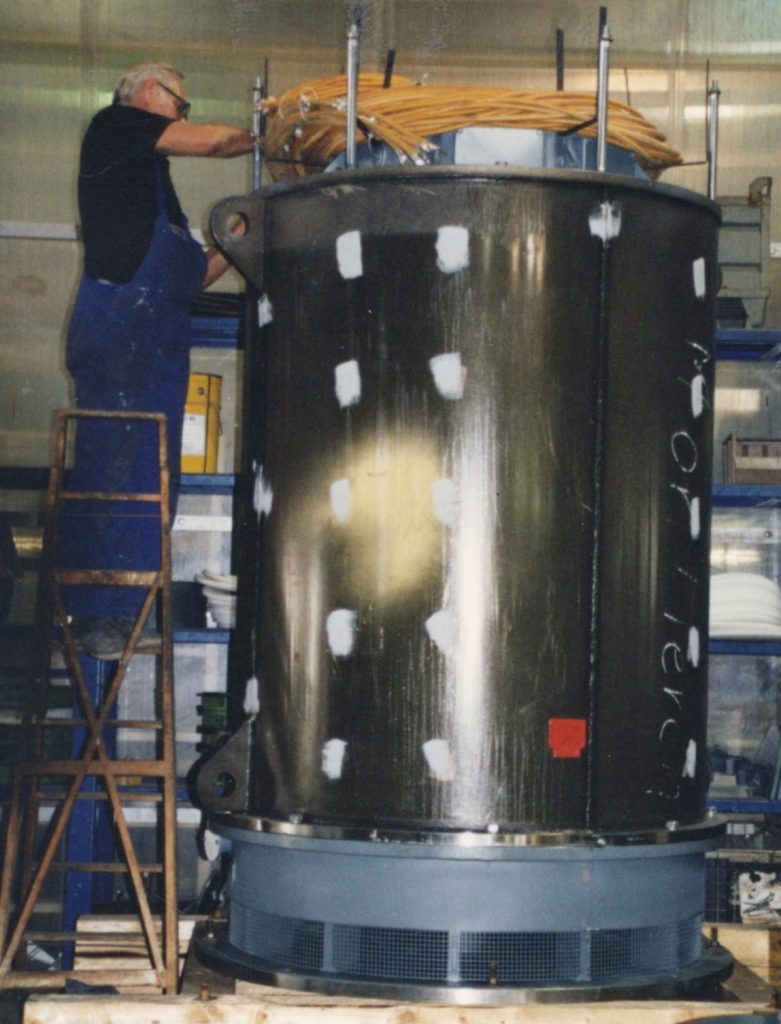

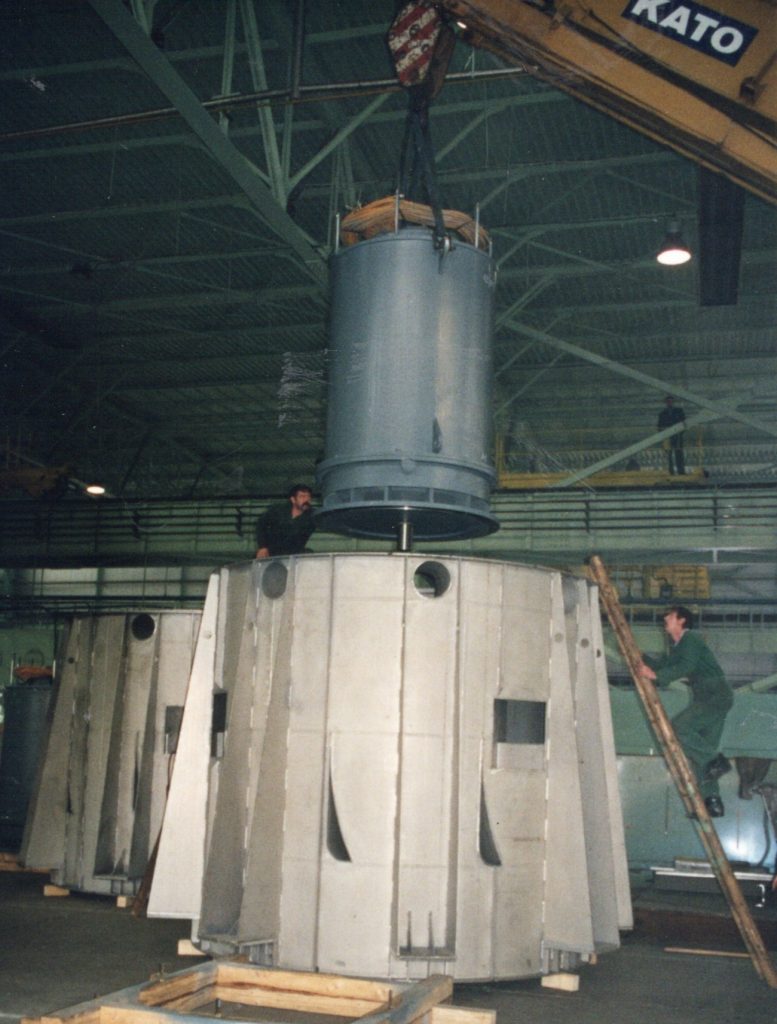

Motor – Montage

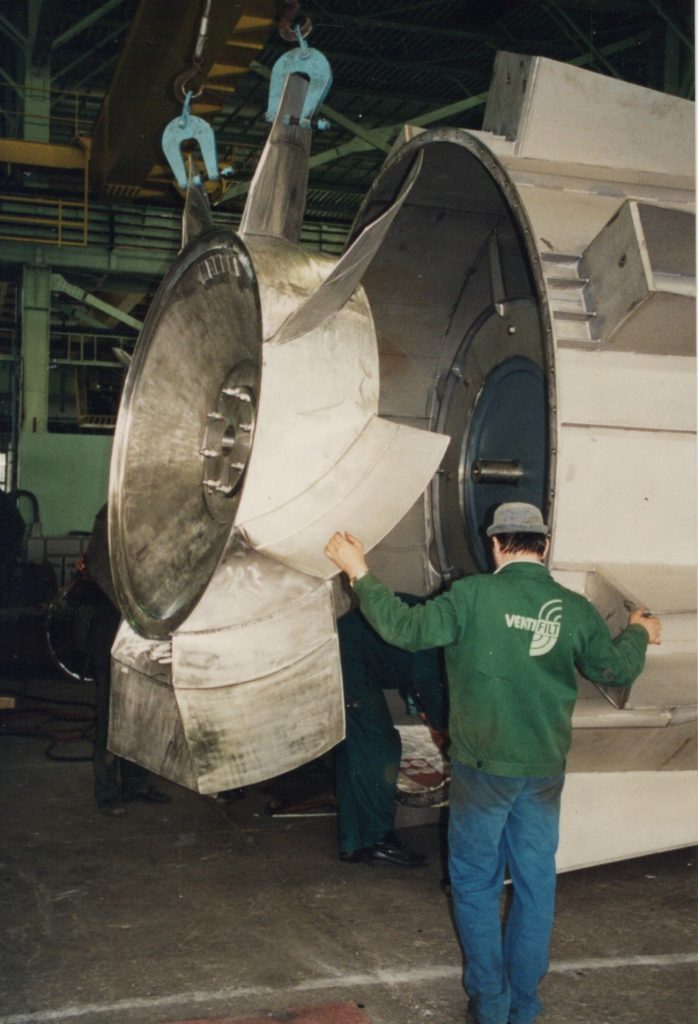

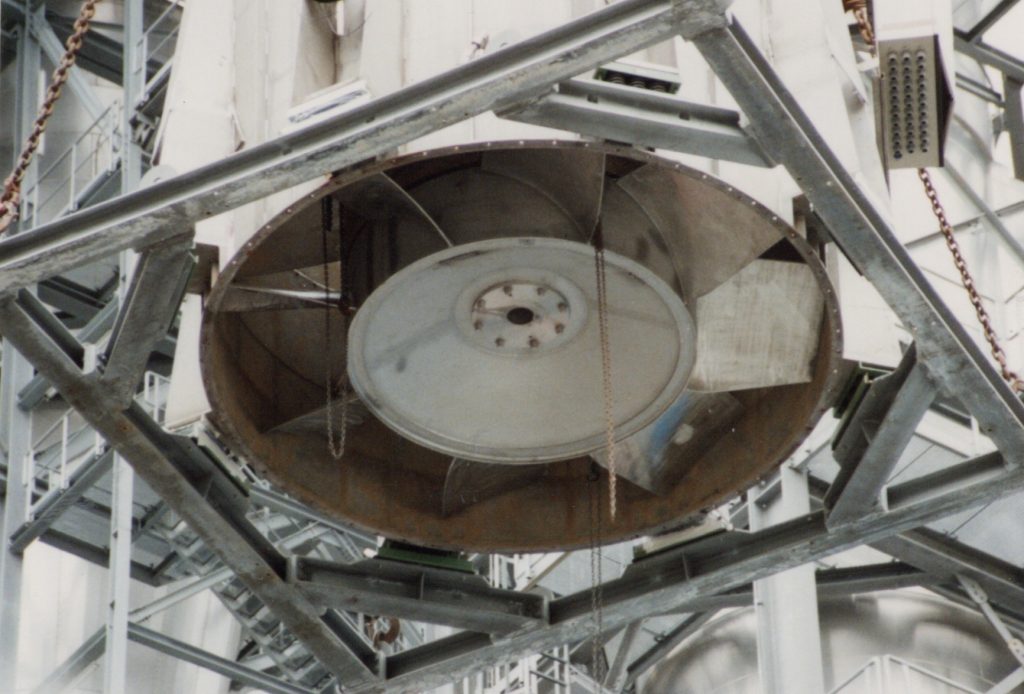

Laufrad HAGX 3.150 ( 1.4301 ) Montage ( Gewicht : 1.580 [kg] )

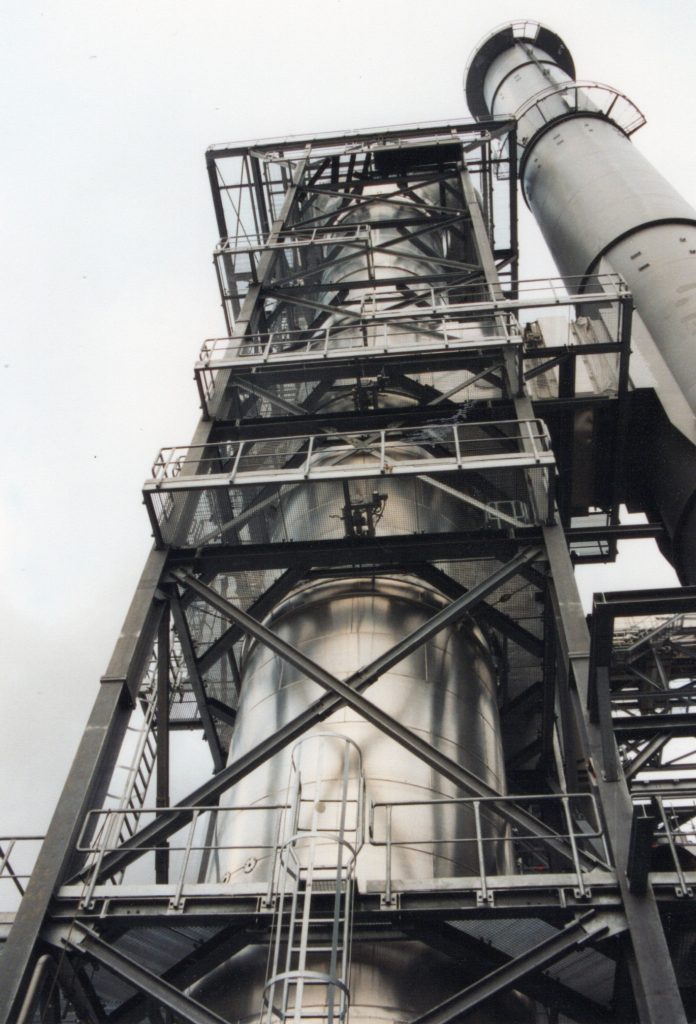

Einbringung des Ventilators auf 18 [m] Höhe in den Abgas-Turm
Ventilator auf Verschieb-Schlitten ( Grundrahmen ) montiert

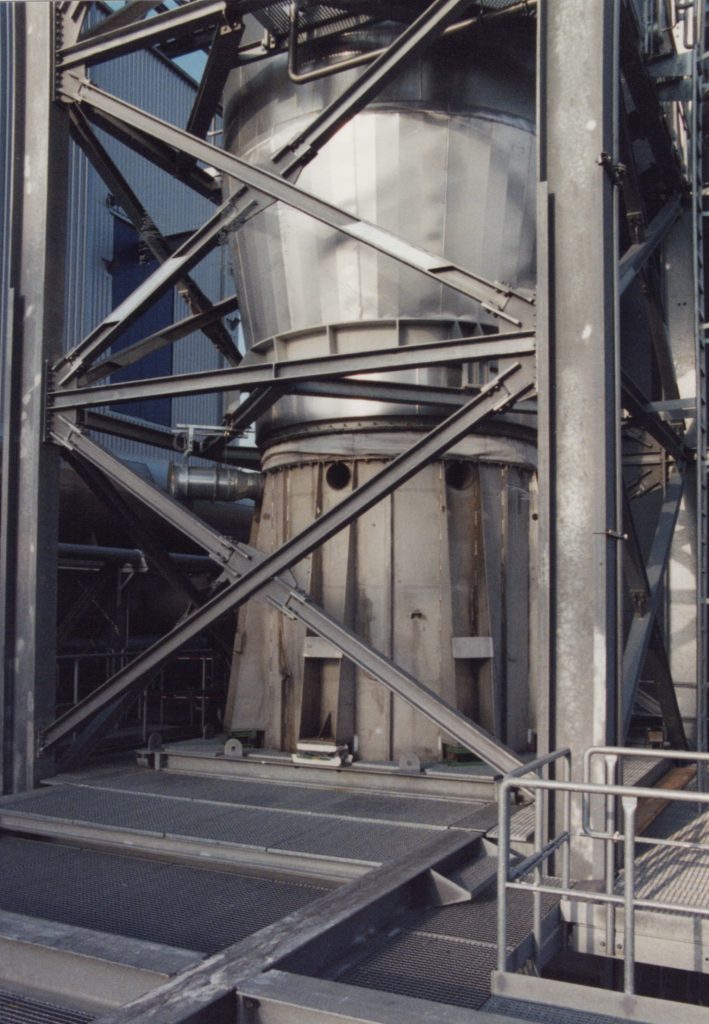

Abgas-Turm mit Ø4 [m] Abgasleitungen
Leistungsdaten des Ventilators : Betriebsvolumenstrom : 890.000 [Bm3/h] => 690.000 [Nm3/h], Anlagenwiderstand : min. (stat) = 1.100 [Pa], max. (stat) = 1.500 [Pa], Betriebstemperatur : min = 55 [°C] , max = 100 [°C], Übertemperaturen : bis 180 [!C], Gesamtgewicht : incl. Anbauten ca. 18.500 [kg]

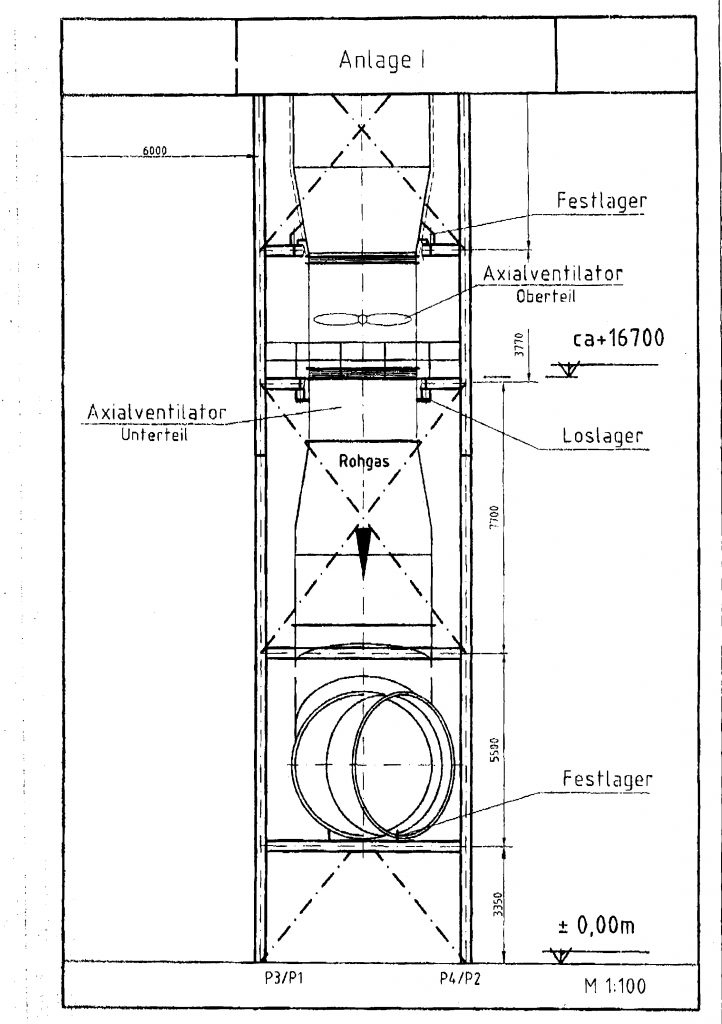

Einbauskizze HA(B)VN 3.150 – Abgasreinigungsanlage MDF-Fertigung , EGGER, Wismar
8x Spezial Blockelement ( Feder mit Visco Dämpfung )
Hochdruck – Sprühbalken 1x saugseitig vor Laufrad und180 [°] versetzt 1x druckseitig nach Laufrad

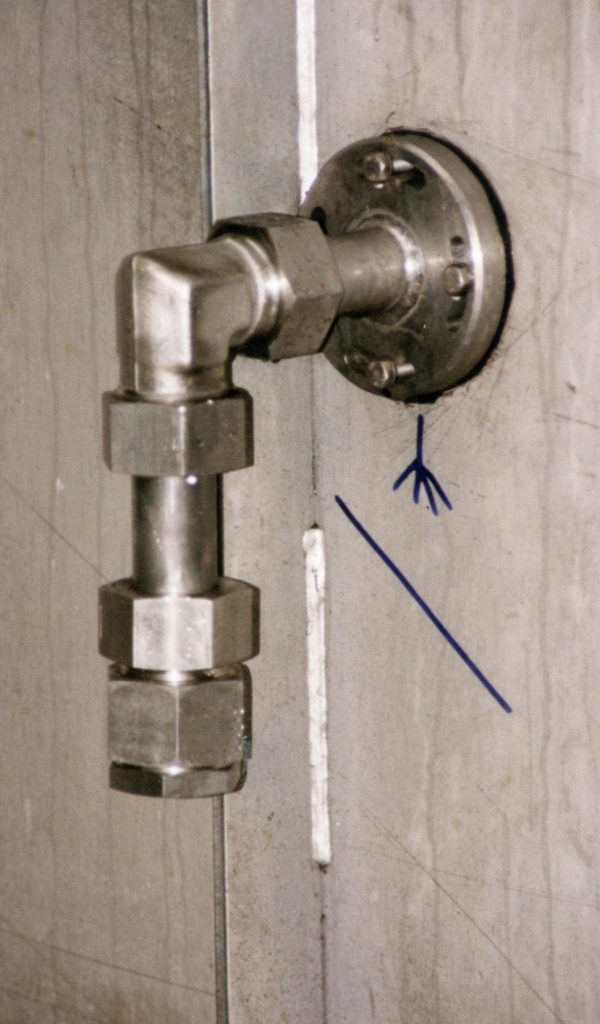

Anschluß Hochdruck Reinigungsbalken

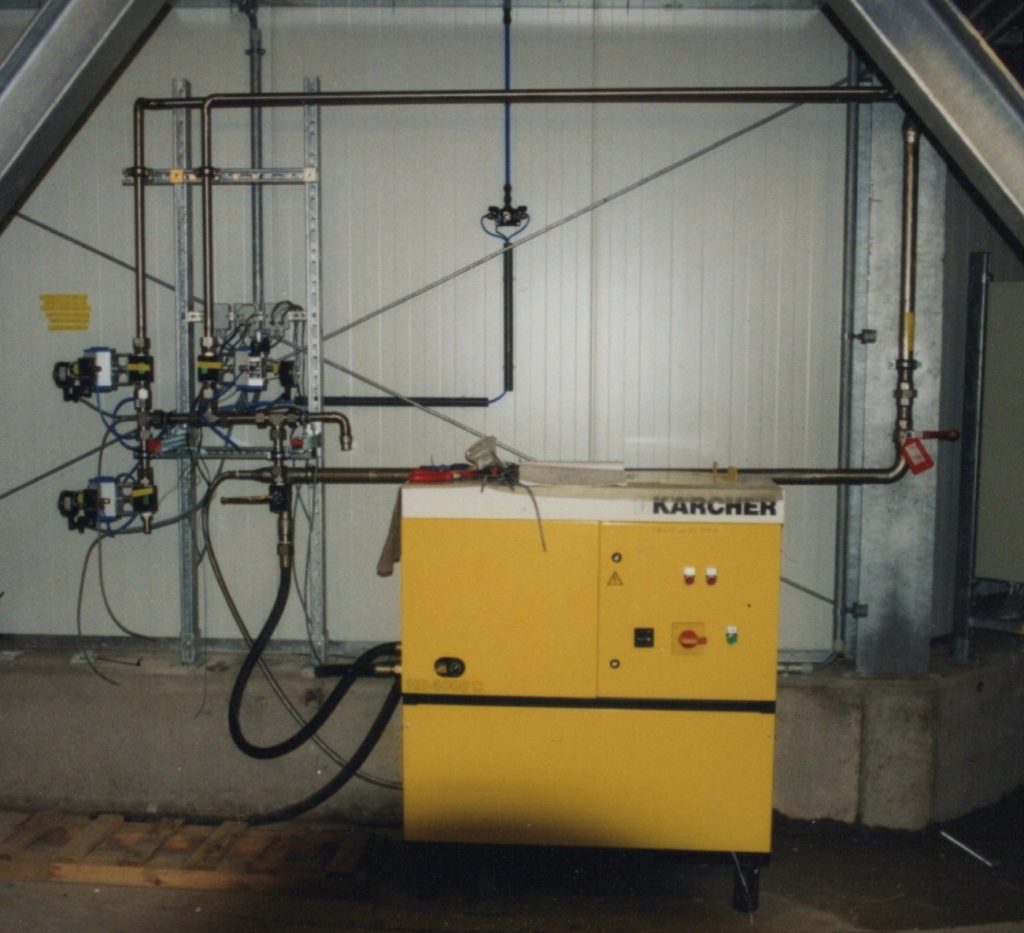

KÄRCHER 4000 Hochdruckreinigungseinheit plaziert im Keller des Gebäudes
